Nema 23, 3 Nm Schrittmotor-Kit mit geschlossenem Regelkreis, Encoder und Servotreiber CL57Y CNC-Kit
Nema 23, 3 Nm Schrittmotor-Kit mit geschlossenem Regelkreis, Encoder und Servotreiber CL57Y CNC-Kit
Normaler Preis
€45,63 EUR
Normaler Preis
€0,00 EUR
Verkaufspreis
€45,63 EUR
Stückpreis
pro
inkl. MwSt.
SPECIFICATIONS
Encoder Resolution: 1000PPR
Encoder Type: Optical Incremental
Haltemoment: 3.00Nm(424.83oz.in)
Hochbetriebenes Chemikalienunternehmen: Keine
Markenname: STEPPERONLINE
Modellnummer: 1-CL57Y-S30-1M5
Output Circuit Type: Differential type
Output Signal Channels: 2
Phase: 2
Product Type: Closed Loop Stepper Kit
Schrittwinkel (Grad): 1.8deg
Strom / Phase: 5.0A
Ursprung: CN (Herkunft)
Zertifizierung: ce
-

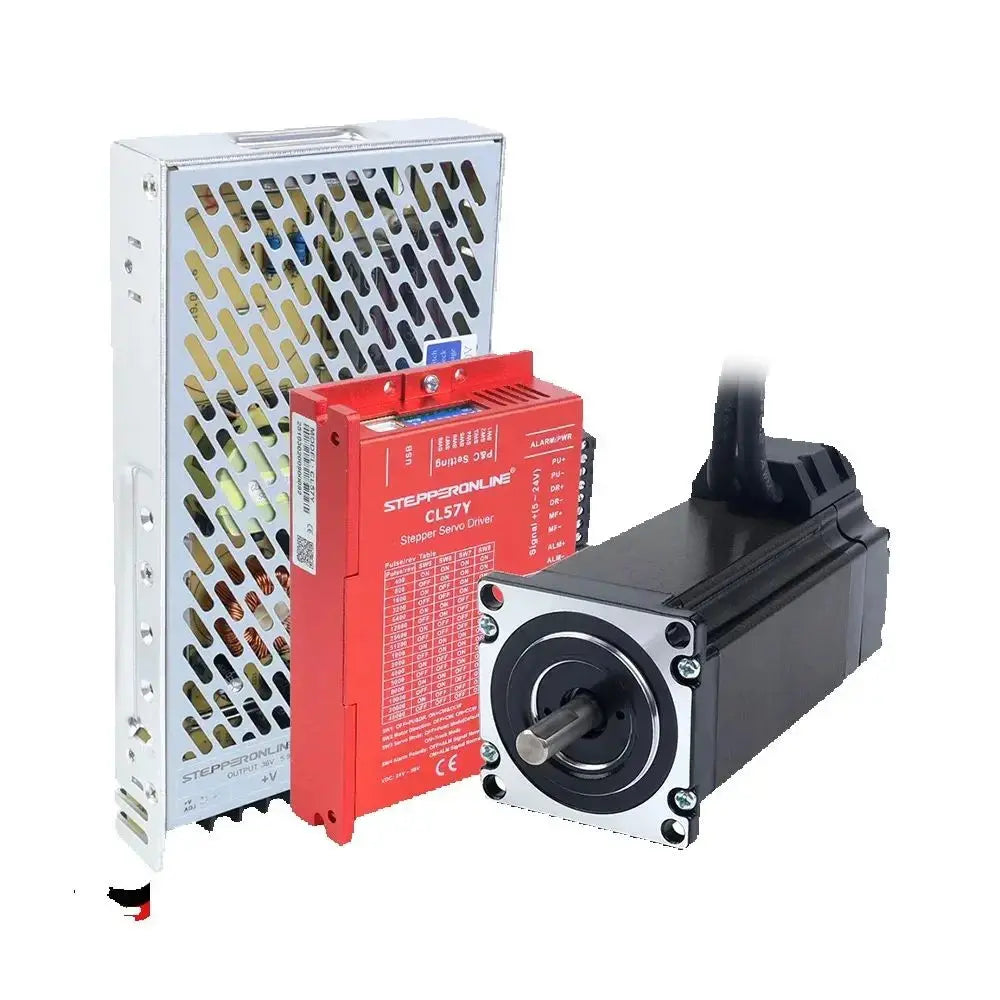

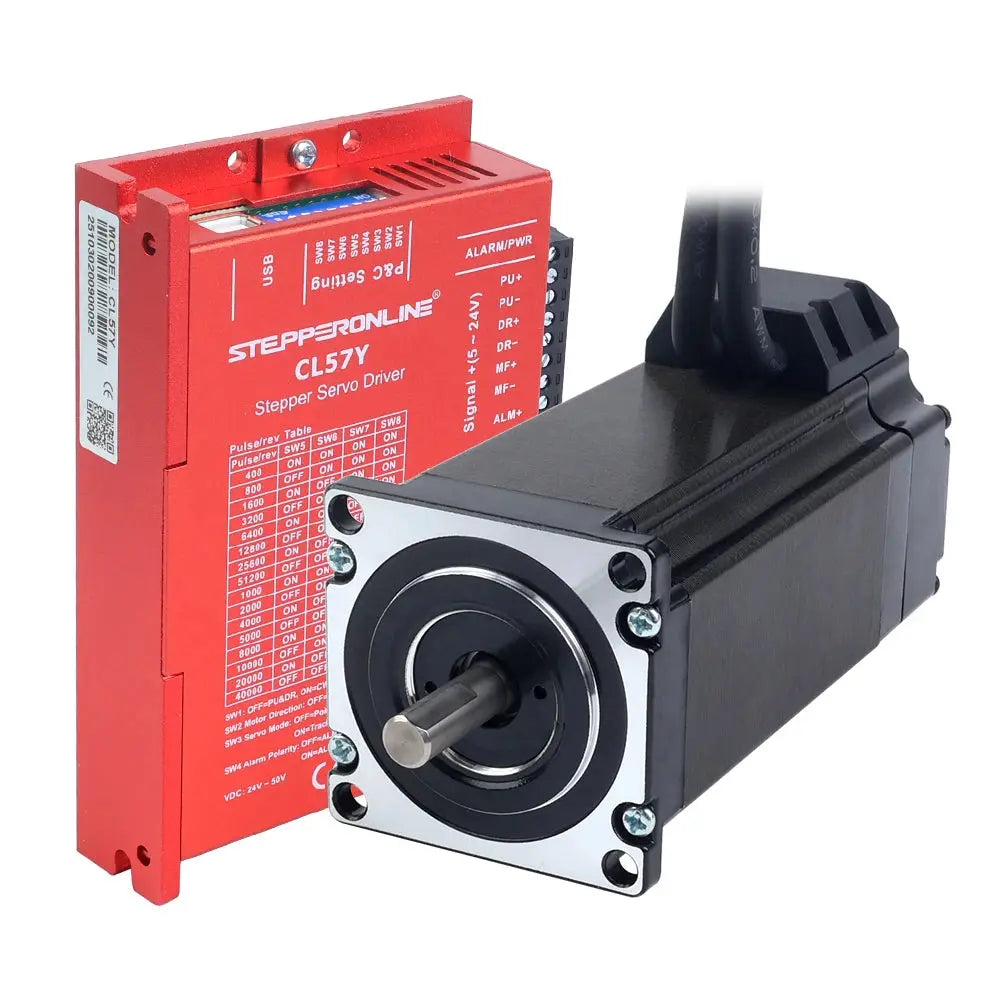

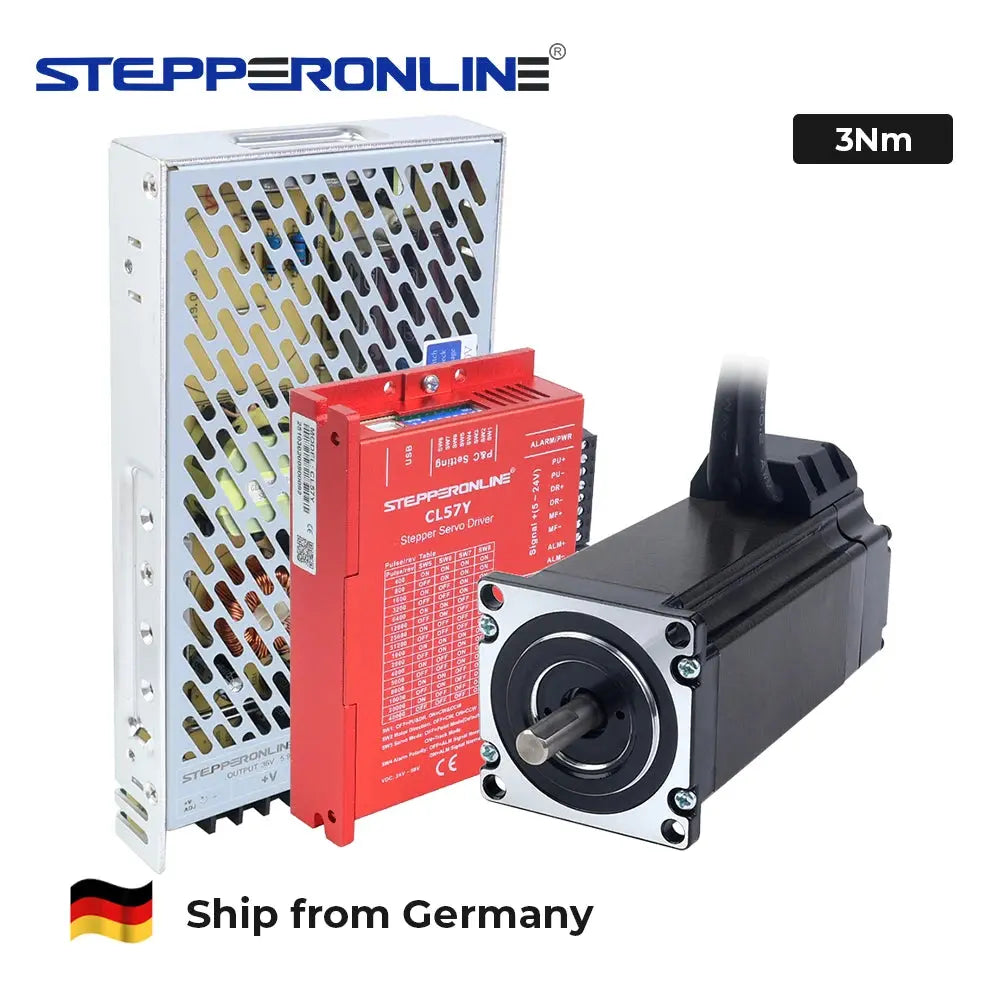

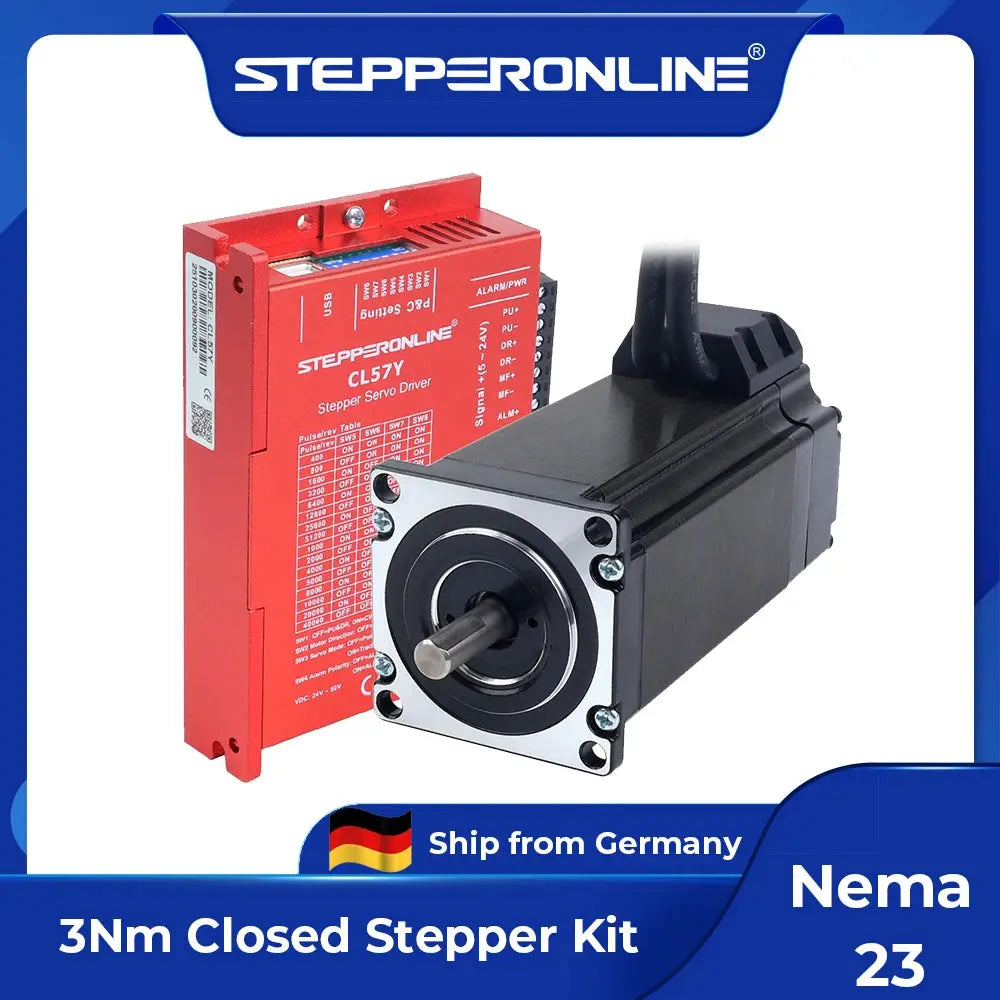

1 x Nema 23 Schrittmotor mit geschlossenem Regelkreis 3,00 Nm (4424,83 oz.in) Encoder 1000 PPR (4000 CPR)
-

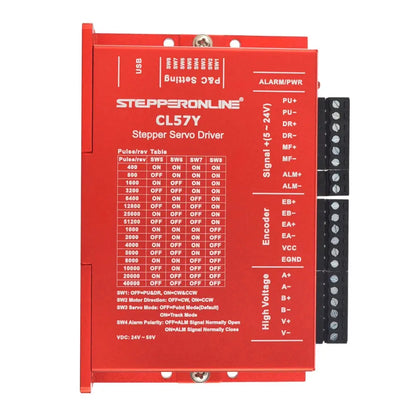

1 x Schrittmotortreiber mit geschlossenem Regelkreis, 0–7,0 A, 24–50 VDC CL57Y
-

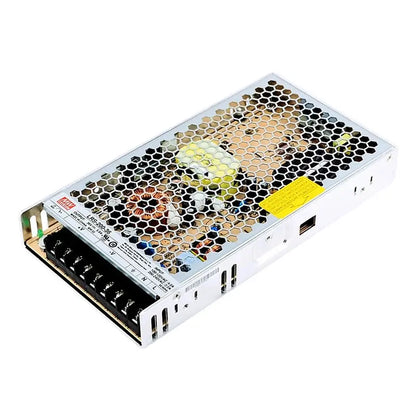

1 x MEANWELL RS-200-36 200 W 36 VDC 5,9 A 115/230 VAC geschlossene Schaltnetzteil
-

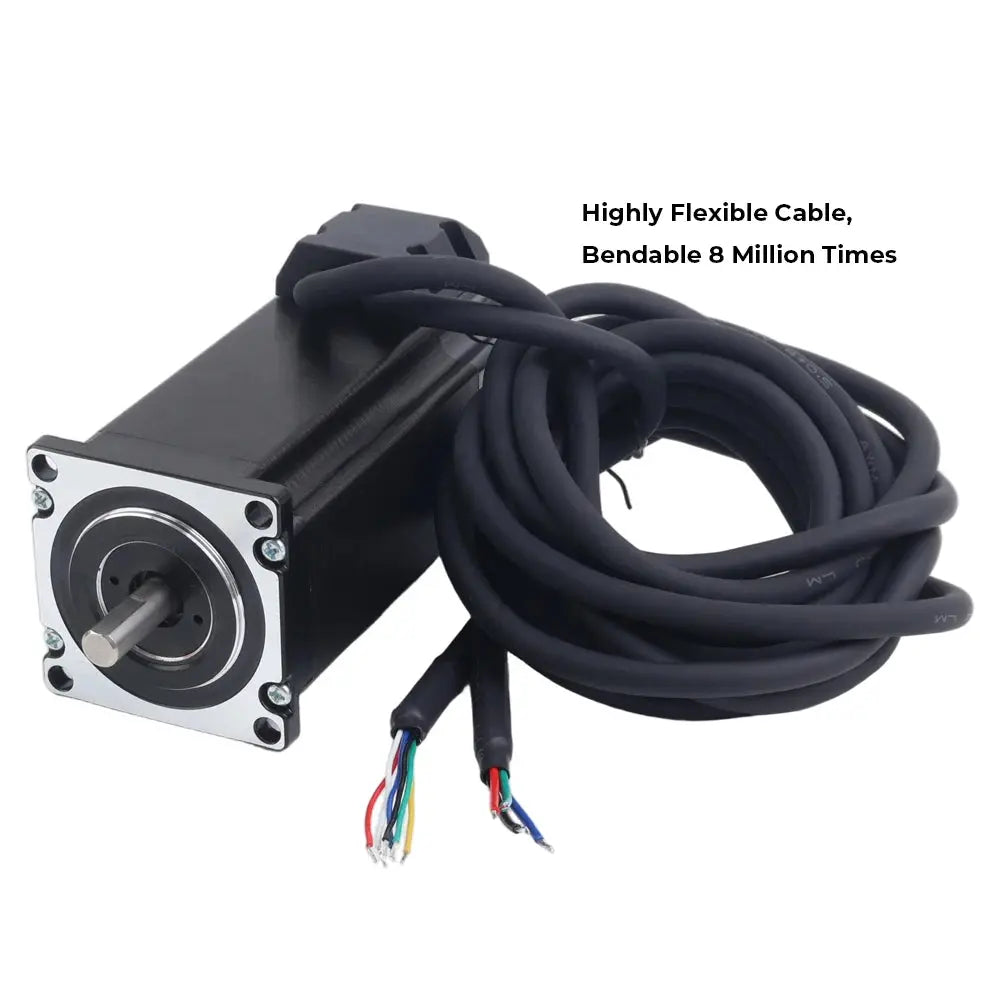

1x 1,7 m lange Encoder- und Motorverlängerungskabel
-
Hersteller-Teilenummer: 23HS40-5004D-E1K-1M5
-
Motortyp: Bipolarer Stepper
-
Schrittwinkel: 1,8 Grad
-
Haltekoppel: 3,00 Nm (4424,83 oz.in)
-
Nennstrom/Phasen: 5,0 A
-
Phasenwiderstand: 0,7 Ohm ± 10 %
-
Induktivität: 2,3 mH ± 20 % (1 kHz)
-
Isolationsklasse: B 130°C[266°F]
-
Rahmengröße: 57 x 57 mm
-
Körperlänge: 122 mm
-
Wellendurchmesser: Φ8 mm
-
Schaftlänge: 22 mm
-
D-Schnittlänge: 15 mm
-
Kabellänge: 1500 mm
-
Ausgangsschaltungstyp: Differentialtyp
-
Encodertyp: Optisch inkremental
-
Encoderauflösung: 1000PPR (4000CPR)
-
Ausgangssignalkanäle: 2 Kanäle
-
Versorgungsspannung Min.: 4 V
-
Versorgungsspannung max: 5 V
-
Ausgangsstrom: 100 mA
-
Ausgangshohe Spannung: 5 V
-
Ausgangs-Niederspannung: 4,5 V
-
Ausgangsfrequenz max: 60 kHz
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
|
PIN
|
Schwarz
|
Rot
|
Weiß
|
Gelb
|
Grün
|
Blau
|
|
Encoder
|
EA+
|
VCC
|
GND
|
EB+
|
EB-
|
EA-
|
SKU:14:350850#only driver;200007763:201336101;200501262:100016941
Nur noch 20 auf Lager!
