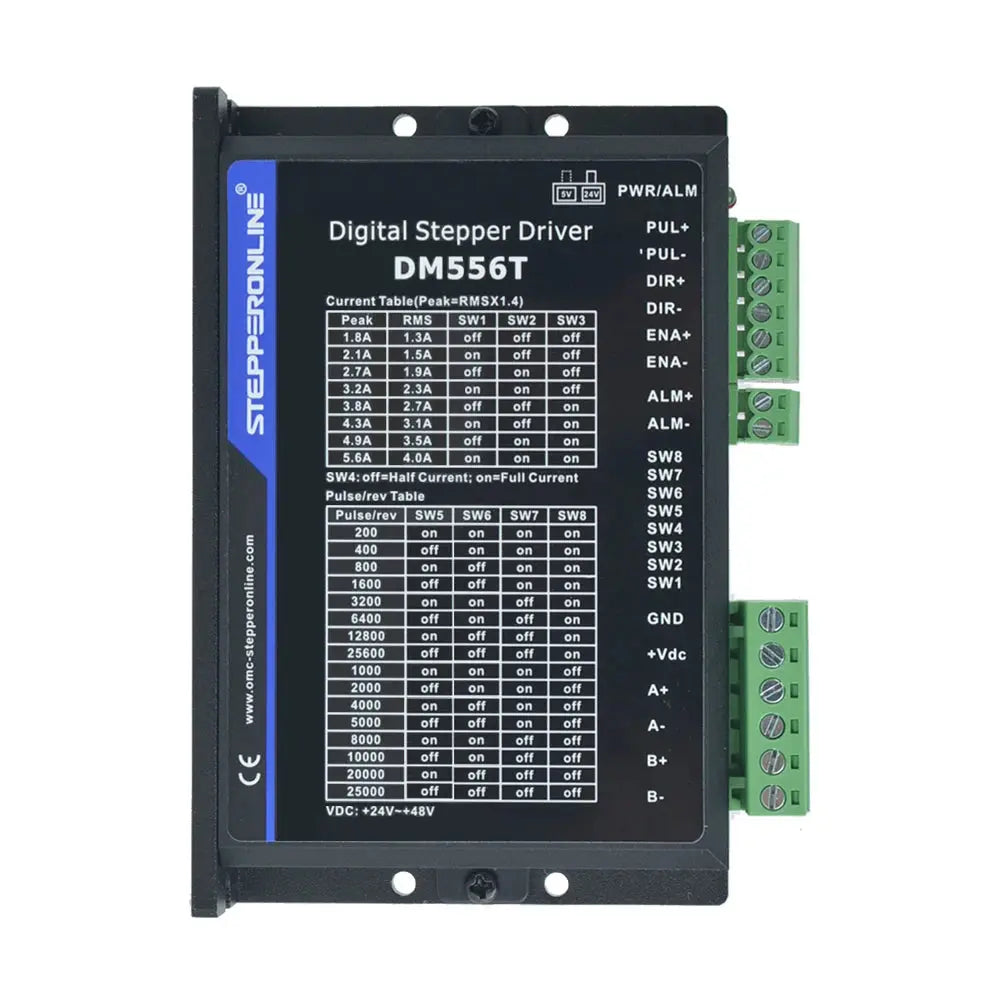

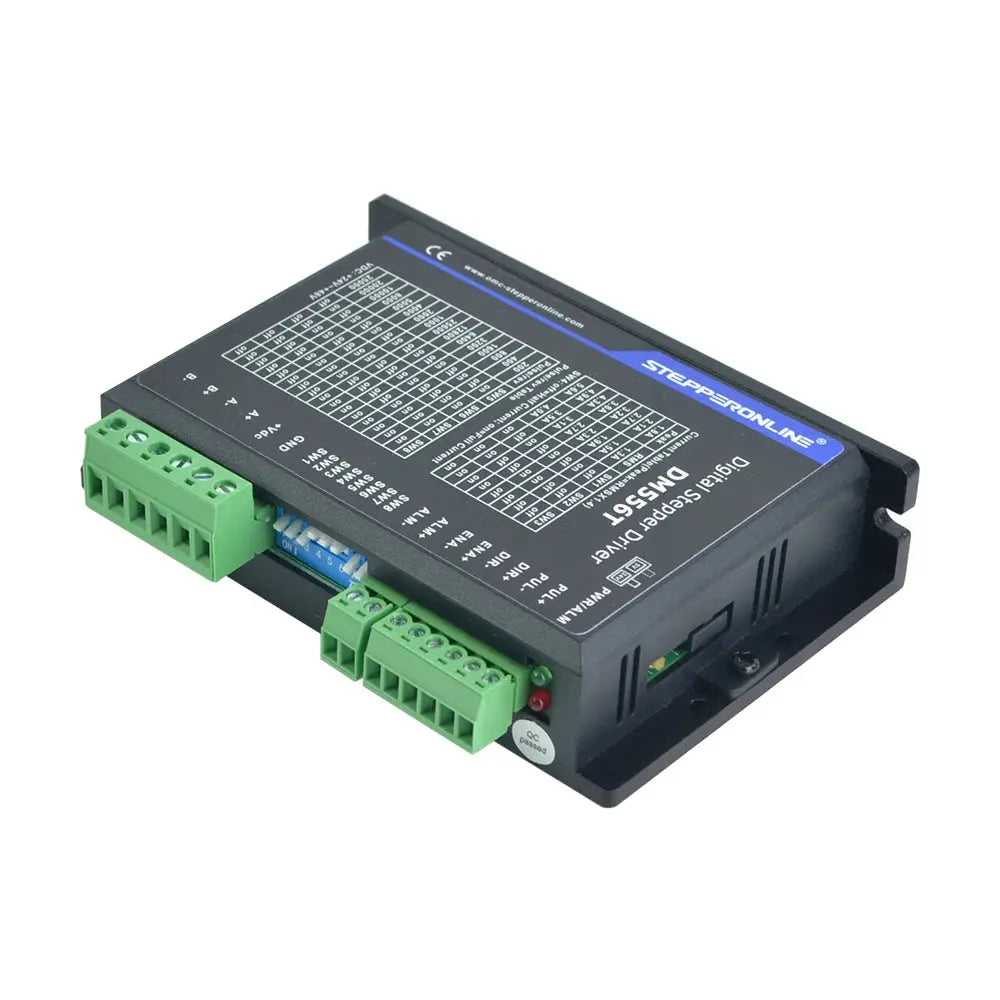

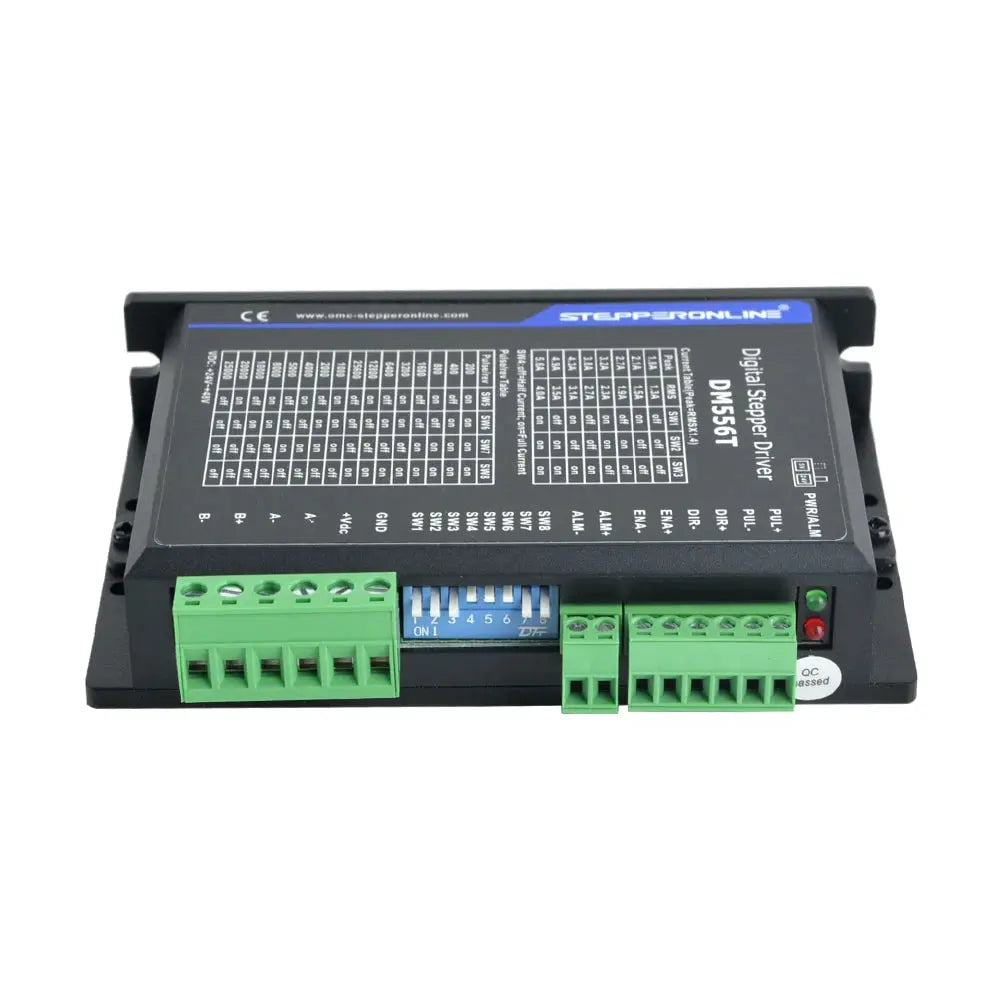

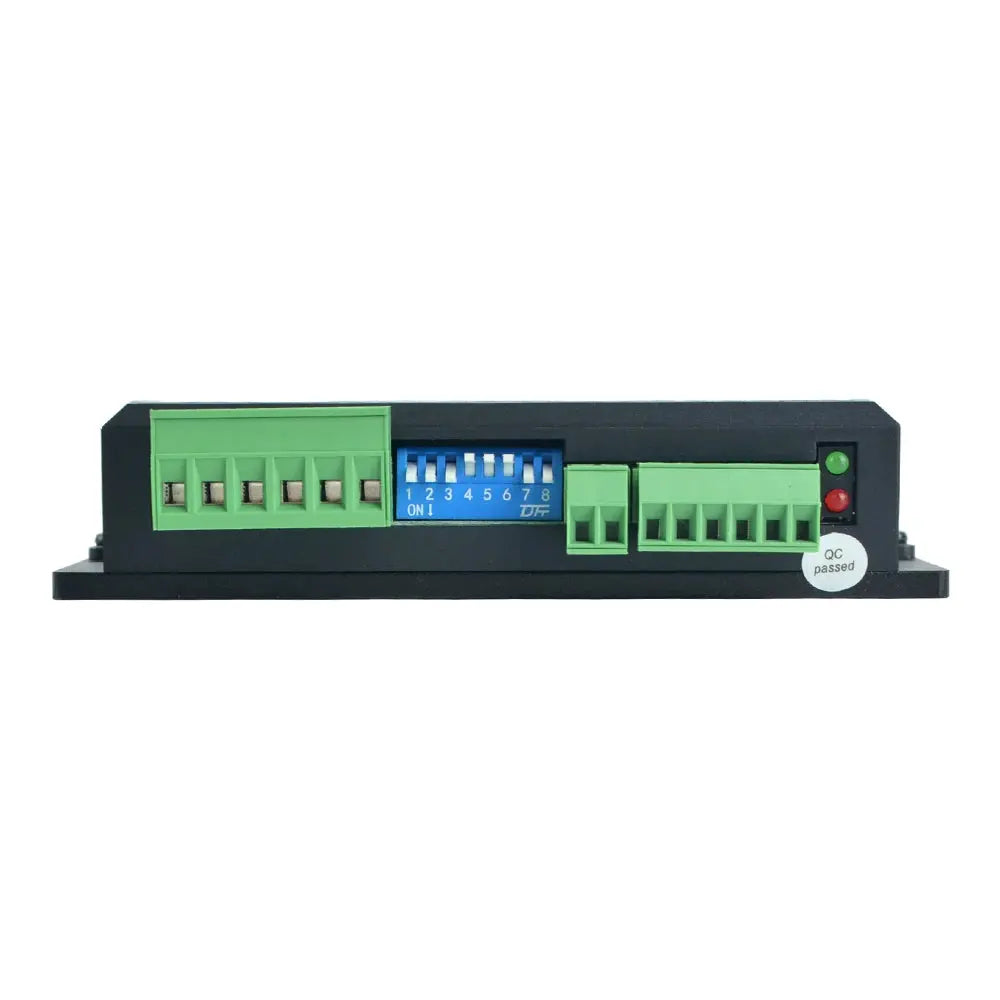

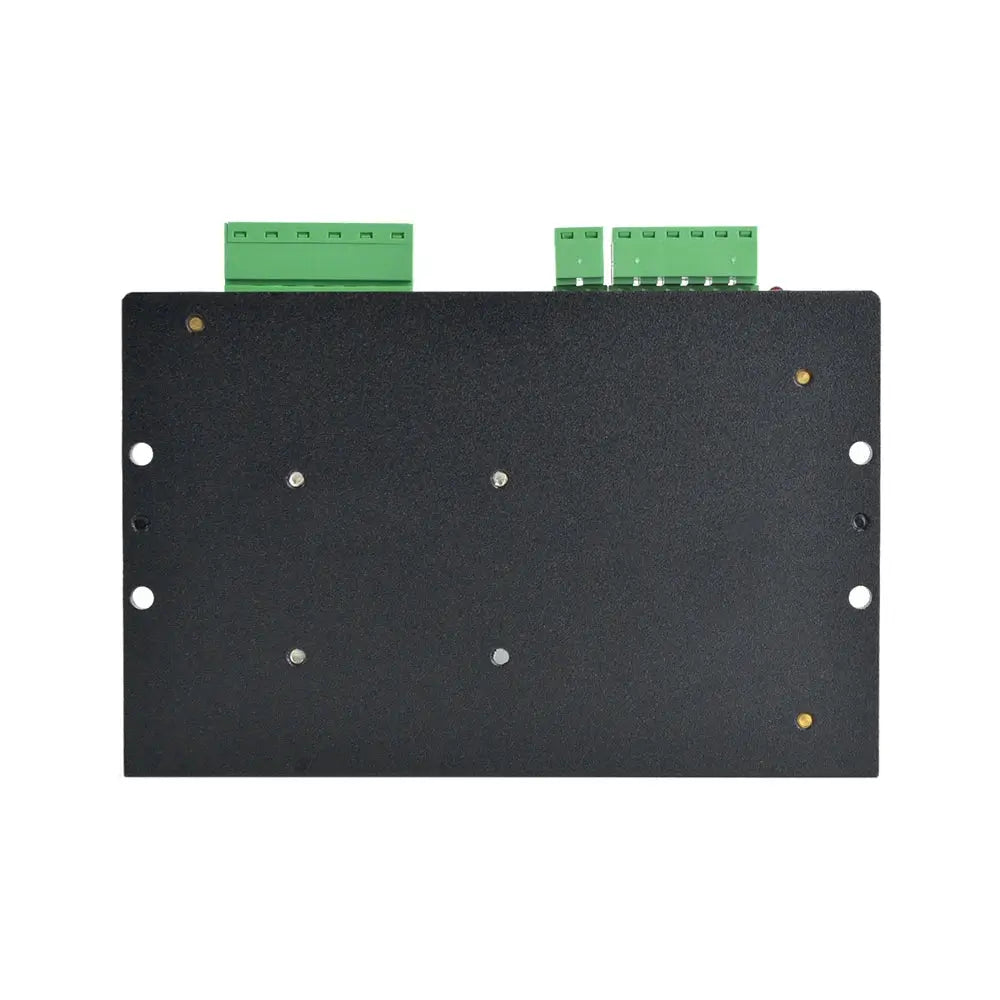

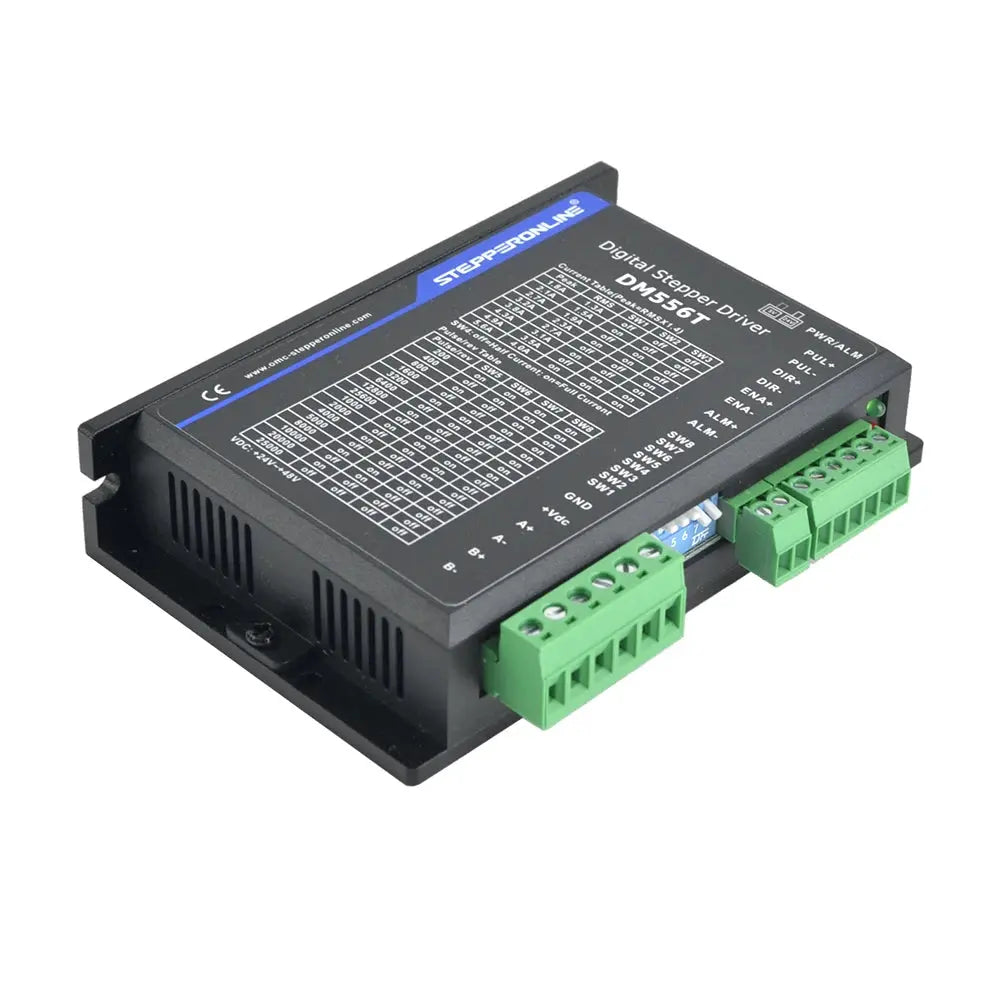

Der DM556T ist ein digitaler Schritttreiber mit schlichtem Design und einfacher Einrichtung.Durch die Umsetzung fortschrittlicher Schrittsteuerungstechnologie ist dieser Schritttreiber in der Lage, 2-Phasen- und 4-Phasen-Schrittmotoren reibungslos mit optimalem Drehmoment und geringem Motorheizung und Geräuschpegel mit Strom zu versorgen.Seine Betriebsspannung beträgt 20 - 50 VDC und kann bis zu 5,6 A Strom ausgeben.Der gesamte Mikroschritt und der Ausgangsstrom erfolgt über DIP-Schalter.Daher ist der DM556T die ideale Wahl für Anwendungen, die eine einfache Schritt- und Richtungssteuerung von NEMA-Schrittmotoren 23, 24 und 34 erfordern.

Hauptmerkmale

• Automatische Leerlaufstromreduzierung

• Impulseingangsfrequenz bis zu 200 kHz

• Schritt- und Richtungssteuerung (PUL/DIR).

• Multi-Stepping für reibungslose Motorbewegung

• „Softstart ohne „Sprung“ beim Einschalten“

• Schutzfunktionen gegen Überspannung und Überstrom

• 5V/24V Logikspannungsschalter, Standardeinstellung 24V

• TTL-kompatibler und optisch isolierter Eingang bis 5,6 A

• 16 wählbare Mikroschrittauflösungen von 400–2500 über DIP-Schalter

• 8 wählbare Ausgangsstromeinstellungen von 1,8 A bis 5,6 A über DIP-Schalter

• Anti-Resonanz für optimales Drehmoment, besonders sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung

• Automatische Motoridentifizierung und automatische Parameterkonfiguration für optimales Drehmoment von Motoren mit großer Reichweite

Elektrische Spezifikationen:

• Ausgangspitzenstrom: 1,8 ~ 5,6 A (4,0 RMS)

• Eingangsspannung: +20~50 VDC (typisch 24–48 VDC)

• Logiksignalstrom: 7–16 mA (typisch 10 mA).

• Impulseingangsfrequenz: 0 ~ 200 kHz

• Pulsbreite: 2,5 μS

• Isolationswiderstand: 500 MΩ

Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):

• Kühlung: Natürliche Kühlung oder Zwangskühlung

• Umgebung: Vermeiden Sie Staub, Ölnebel und ätzende Gase

• Umgebungstemperatur: 0℃ － 65℃

• Luftfeuchtigkeit: 40 % RH-90 % RH

• Betriebstemperatur: 0℃ － 50℃

• Vibration: 10–50 Hz / 0,15 mm

• Lagertemperatur: -20℃ － 65℃

• Gewicht: ca. 300 g (10,6 Unzen)
