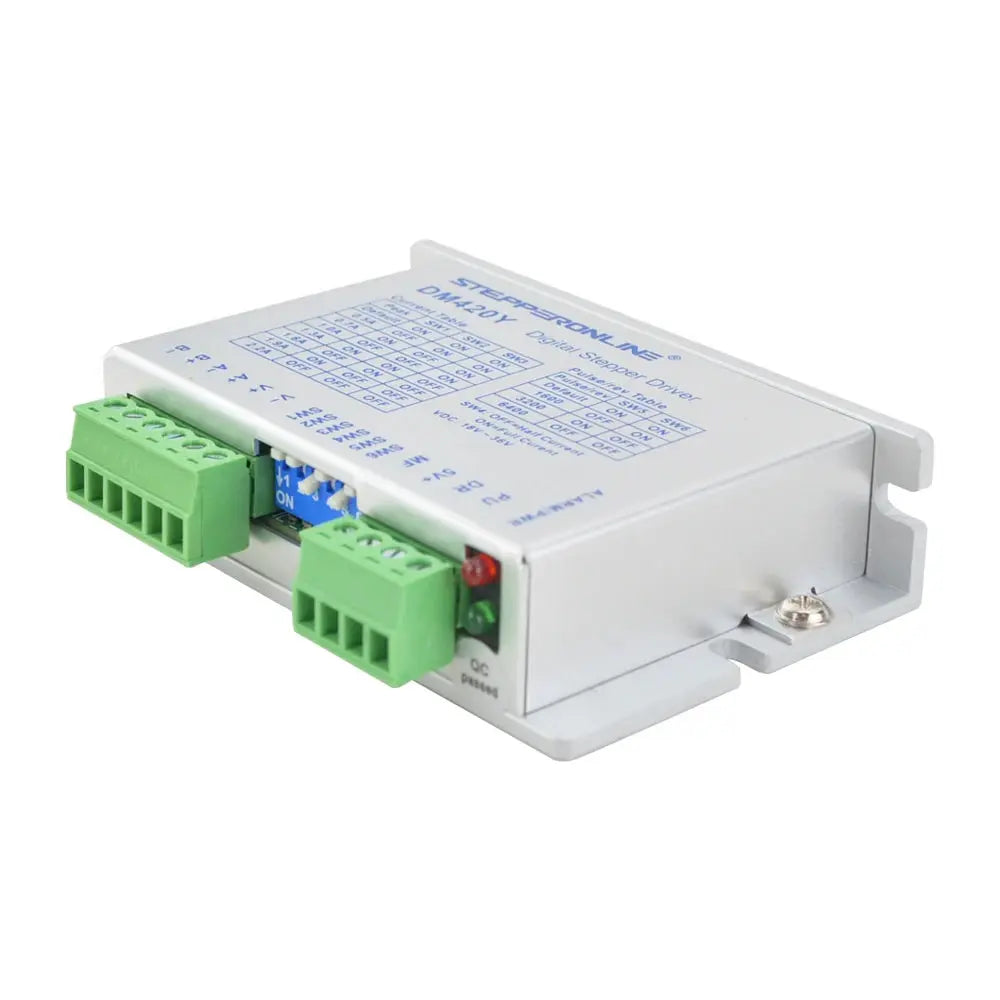

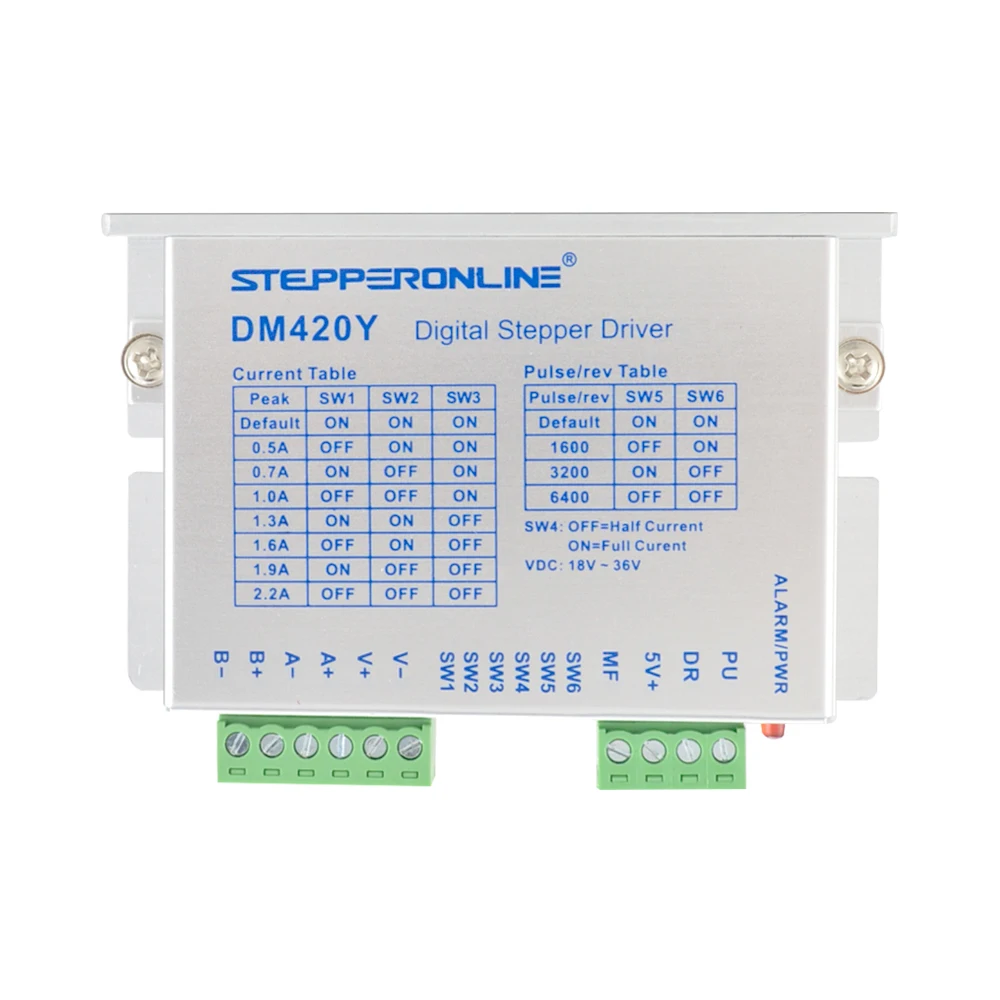

Digitaler Schrittantrieb DM420Y

Hauptmerkmale

• Eine neue Generation von 32-Bit-DSP-Steuerungstechnologie, kostengünstig, stabil und hervorragende Vibrationsleistung

• Mit 4 Unterteilungen mit gleichem Winkel und konstantem Drehmoment, bis zu 32 Unterteilungen

• Die Stromregelung ist gleichmäßig, präzise und die Motorwärme ist gering

• Die höchste Impulsreaktionsfrequenz beträgt bis zu 100 kHz

• Wenn der Stufenimpuls länger als 200 ms stoppt, wird der Motorstrom halbiert.

• Hervorragende Glätte bei niederfrequenter Unterteilung

• Optisch isolierter Differenzsignaleingang, starke Entstörungsfähigkeit

• Die Antriebsstromspitze ist unter 2,2 A einstellbar

• Spannungseingangsbereich: DC18~36V

• Mit Überspannungs-, Unterspannungs- und anderen Fehlerschutz

• Sehr kleine Größe, Volumen 86*55*21(mm), Gewicht 0,12 kg

Elektrische Spezifikationen

• Ausgangspitzenstrom: 0,3 - 2,2 A (0,2 ~ 1,6 RMS)

• Eingangsspannung: DC18V~36V

• Logiksignalstrom: 7 - 15 mA (typisch 10 mA)

• Impulseingangsfrequenz: 0 - 100 kHz

• Pulsbreite: 5 μS

• Isolationswiderstand: 500 MΩ

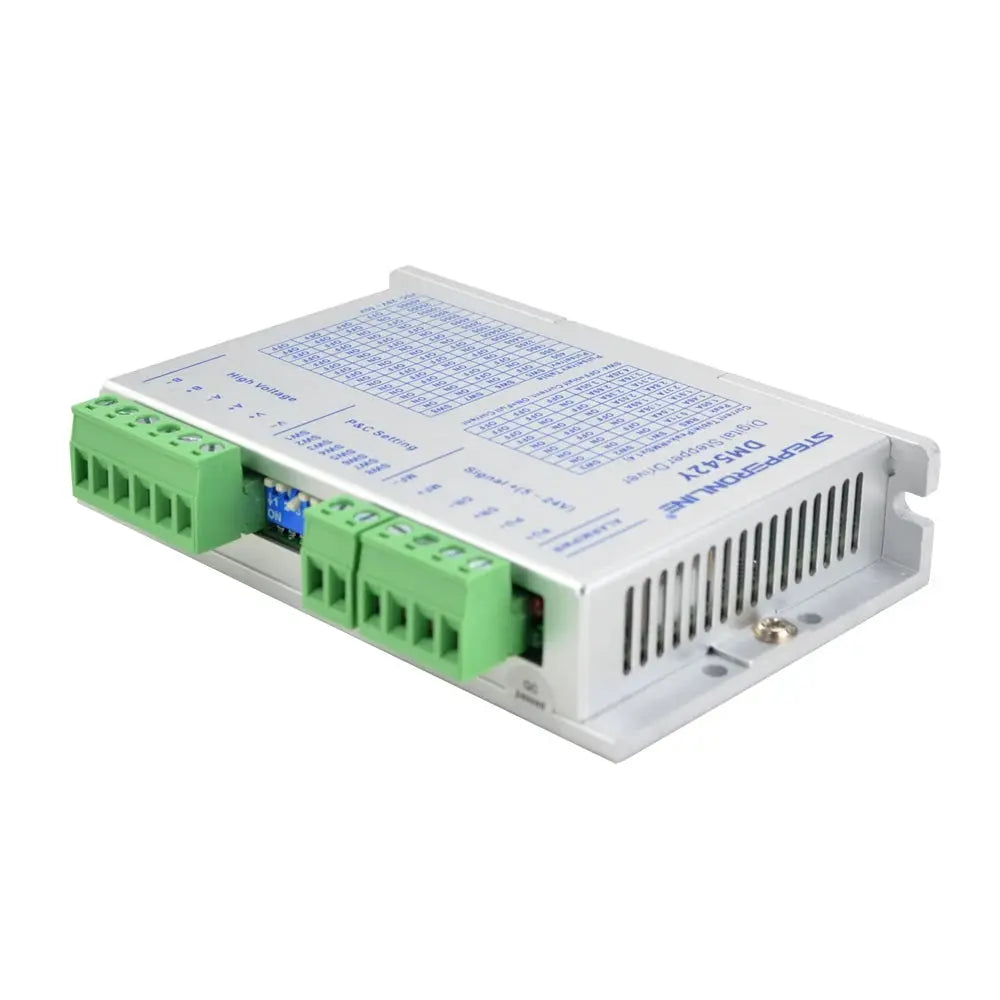

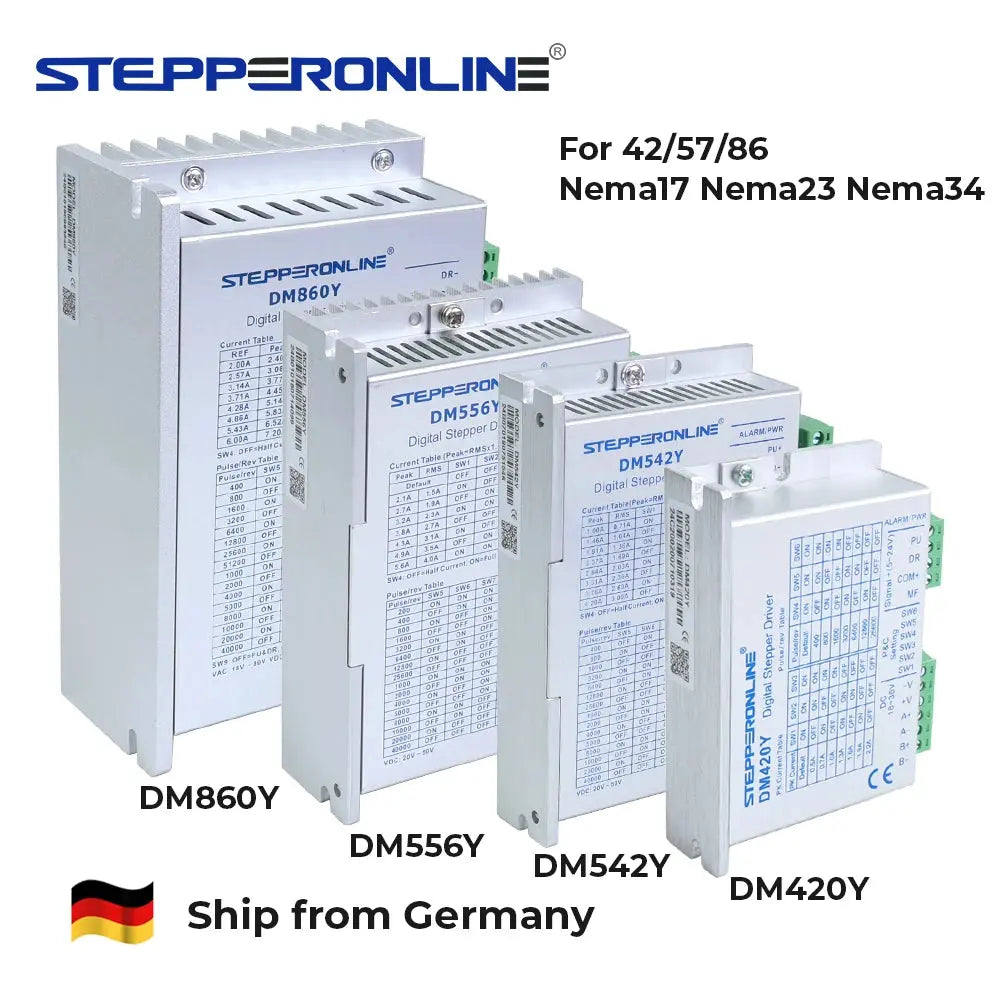

Digitaler Schrittantrieb DM542Y

Hauptmerkmale

• Eine neue Generation von 32-Bit-DSP-Steuerungstechnologie, kostengünstig, stabil und hervorragende Vibrationsleistung

• Mit 16 Unterteilungen mit gleichem Winkel und konstantem Drehmoment, bis zu 200 Unterteilungen

• Die Stromregelung ist gleichmäßig, präzise und die Motorwärme ist gering

• Die höchste Impulsreaktionsfrequenz beträgt bis zu 200 kHz

• Wenn der Stufenimpuls länger als 250 ms stoppt, wird der Motorstrom halbiert.

• Hervorragende Glätte bei niederfrequenter Unterteilung

• Optisch isolierter Differenzsignaleingang, starke Entstörungsfähigkeit

• Der Antriebsstromspitze ist unter 4,2 A einstellbar

• Spannungseingangsbereich: DC20~50V

• Mit Überspannungs-, Unterspannungs- und anderen Fehlerschutz

• Sehr kleine Größe, Volumen 118 x 76 x 33 (mm), Gewicht 0,3 kg

Elektrische Spezifikationen

• Ausgangspitzenstrom: 1,0 - 4,2 A (0,71 ~ 3,0 RMS)

• Eingangsspannung: DC20V~50V

• Logiksignalstrom: 7 - 15 mA (typisch 10 mA)

• Impulseingangsfrequenz: 0 - 200 kHz

• Pulsbreite: 2,5 μS

• Isolationswiderstand: 500 MΩ

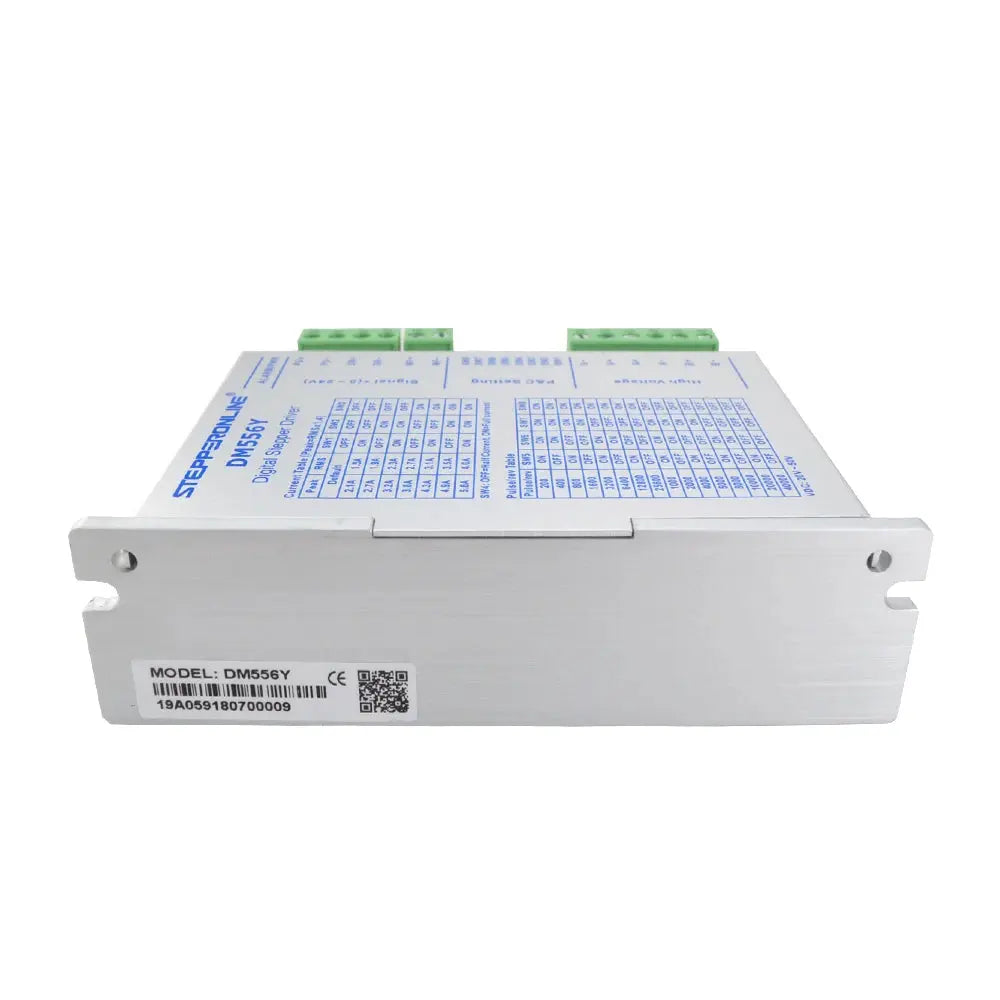

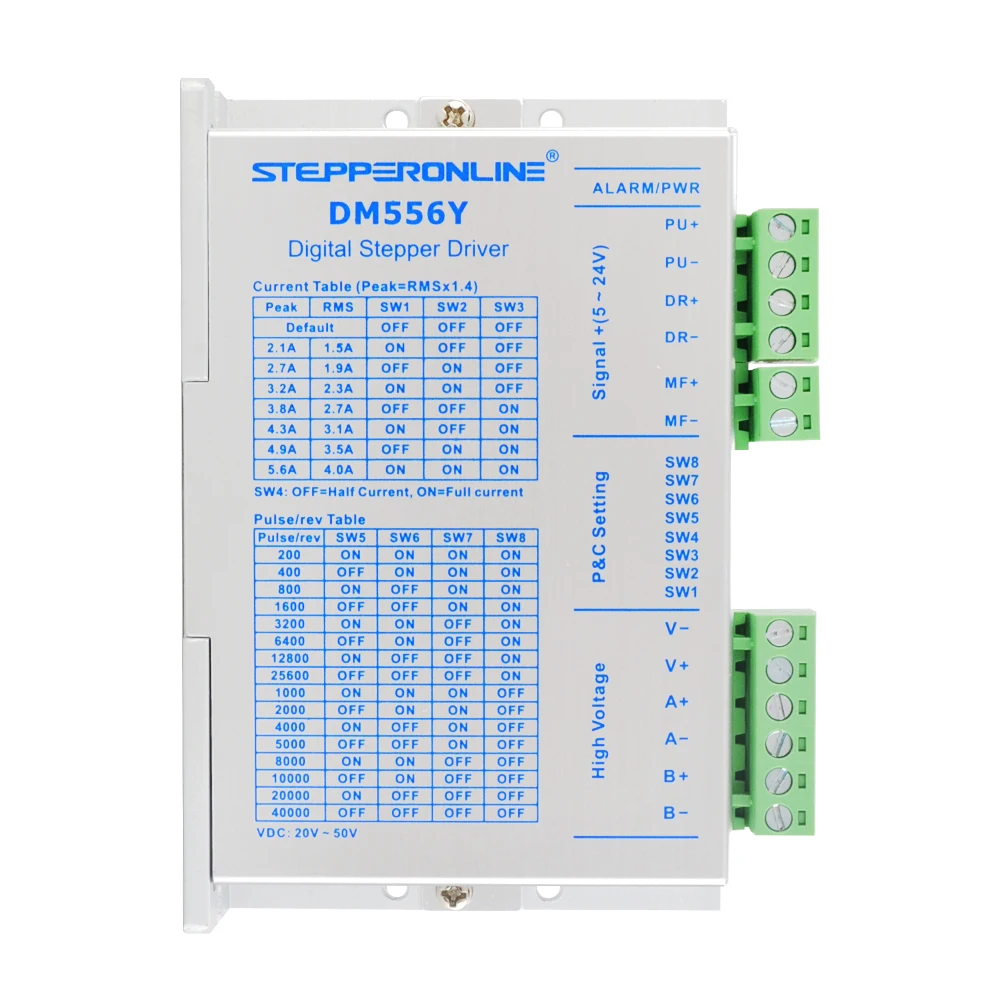

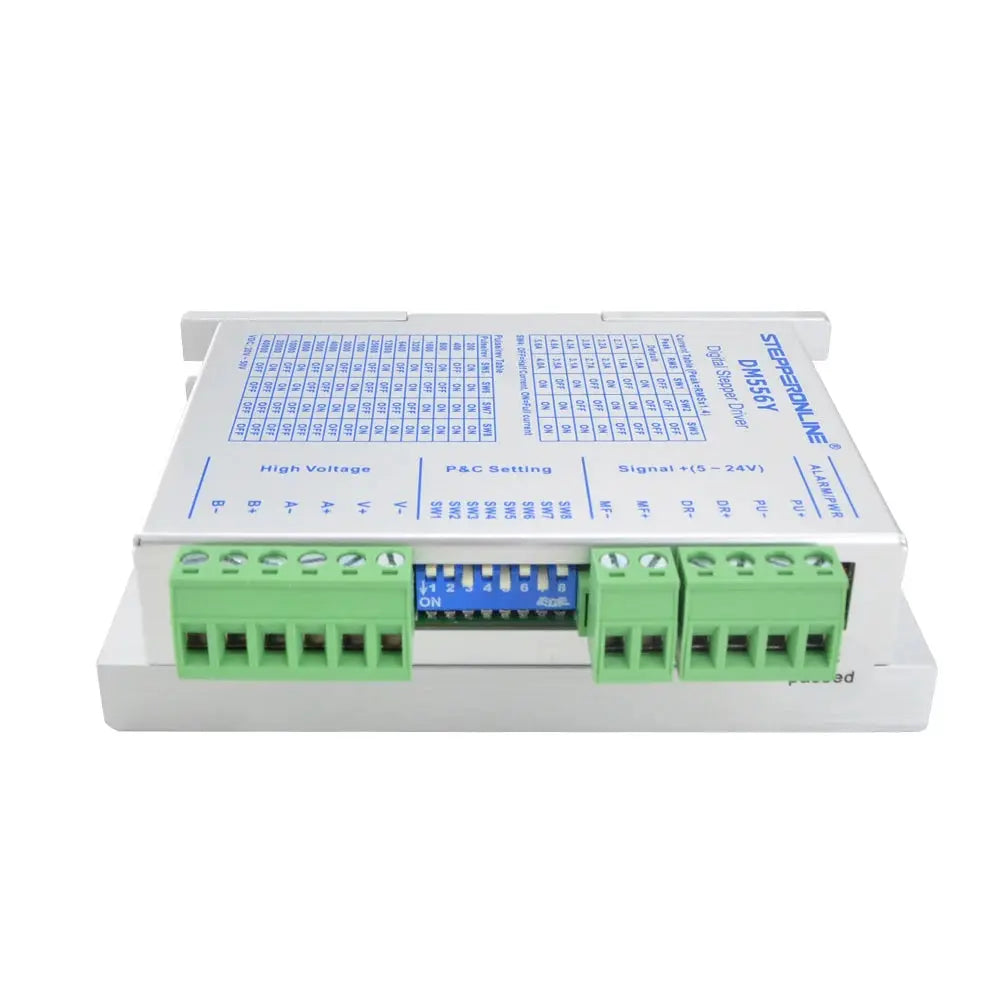

Digitaler Schrittantrieb DM556Y

Hauptmerkmale

• Eine neue Generation von 32-Bit-DSP-Steuerungstechnologie, kostengünstig, stabil und hervorragende Vibrationsleistung

• Mit 16 Unterteilungen mit gleichem Winkel und konstantem Drehmoment, bis zu 200 Unterteilungen

• Die Stromregelung ist gleichmäßig, präzise und die Motorwärme ist gering

• Die höchste Impulsreaktionsfrequenz beträgt bis zu 200 kHz

• Wenn der Stufenimpuls länger als 200 ms stoppt, wird der Motorstrom halbiert

• Hervorragende Glätte bei niederfrequenter Unterteilung

• Optisch isolierter Differenzsignaleingang, starke Entstörungsfähigkeit

• Der Antriebsstromspitze ist unter 5,6 A einstellbar

• Spannungseingangsbereich: DC20~50V

• Mit Überspannungs-, Unterspannungs- und anderen Fehlerschutz

• Sehr kleine Größe, Volumen 118 x 76 x 33 (mm), Gewicht 0,3 kg

Digitaler Schrittantrieb DM860Y

Elektrische Spezifikationen

• Ausgangspitzenstrom: 1,7 - 5,6 A (1,2 ~ 4,0 RMS)

• Eingangsspannung: DC20V~50V

• Logiksignalstrom: 7 - 15 mA (typisch 10 mA)

• Impulseingangsfrequenz: 0 - 200 kHz

• Pulsbreite: 2,5 μS

• Isolationswiderstand: 500 MΩ

Hauptmerkmale

• Eine neue Generation von 32-Bit-DSP-Steuerungstechnologie, kostengünstig, stabil und hervorragende Vibrationsleistung

• Mit 16 Unterteilungen mit gleichem Winkel und konstantem Drehmoment, bis zu 256 Unterteilungen

• Die Stromregelung ist gleichmäßig, präzise und die Motorwärme ist gering

• Die höchste Impulsreaktionsfrequenz beträgt bis zu 200 kHz

• Wenn der Stufenimpuls länger als 200 ms stoppt, wird der Motorstrom halbiert

• Hervorragende Glätte bei niederfrequenter Unterteilung

• Optisch isolierter Differenzsignaleingang, starke Entstörungsfähigkeit

• Der Antriebsstromspitze ist unter 7,2 A einstellbar

• Spannungseingangsbereich: AC18~80V/DC 36V-110V

• Mit Überspannungs-, Unterspannungs- und anderen Fehlerschutz

• Sehr kleine Größe, Volumen 151*94*54(mm), Gewicht 0,5 kg

Elektrische Spezifikationen

• Ausgangspitzenstrom: 2,4 - 7,2 A (22,0–6,0 RMS)

• Logiksignalstrom: 7 - 15 mA (typisch 10 mA)

• Impulseingangsfrequenz: 0 - 200 kHz

• Pulsbreite: 2,5 μS

• Isolationswiderstand: 500 MΩ

• Eingangsspannung: AC18V~80V/DC 36V-110V(DC +/- Strom kann in jeder Reihenfolge angeschlossen werden)
