Linearführung : Eine detaillierte Einführung und Funktionsweise erklärt

Linearführungen sind zentrale Bauelemente in vielen technischen Anwendungen, die eine präzise und reibungsarme geradlinige Bewegung ermöglichen. Ob in der Automatisierung, im Maschinenbau oder in der Robotik: Ohne Linearführung wäre eine exakte Positionierung kaum möglich. Doch was genau verbirgt sich hinter diesem Begriff, und wie arbeitet eine Linearführung eigentlich? In diesem Artikel geben wir eine umfassende Einführung in die Funktionsweise, die unterschiedlichen Typen sowie die wichtigsten Hersteller wie THK Linearführung und Misumi Linearführung.

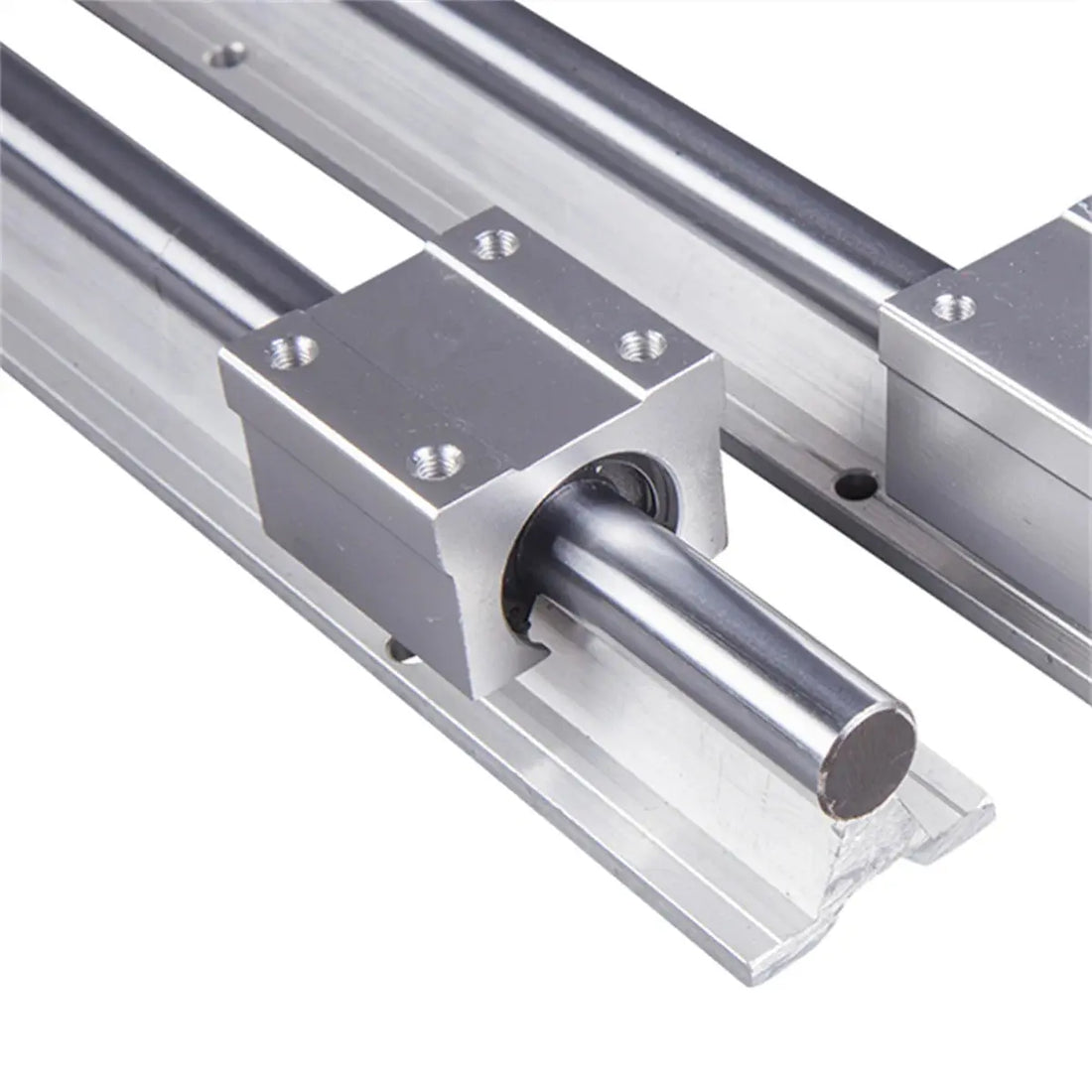

Was ist eine Linearführung?

Grundlagen und Definition

Eine Linearführung ist ein mechanisches System, das gezielt eine lineare Bewegung eines Bauteils entlang einer definierten Achse ermöglicht und gleichzeitig seitliche Bewegungen oder Kippbewegungen verhindert. Dies geschieht mit minimaler Reibung und höchster Präzision. Zu den grundlegenden Bauelementen einer Linearführung gehören:

• Die Führungsschiene – der stationäre, meist aus gehärtetem Stahl gefertigte Teil, der die Laufrichtung definiert
• Der Laufwagen oder Schlitten – der bewegliche Teil, der sich entlang der Schiene verschiebt
• Wälzkörper oder Gleitflächen – sie sorgen für die Reibungsminimierung während der Bewegung
• Dichtungen und Schmierstoffe – schützen das System vor Verunreinigungen und Verschleiß

Beispiele in der Praxis

Linearführungen finden sich in vielfältigen technischen Anlagen, von CNC-Fräsmaschinen über Industrieroboter bis hin zu einfachen Linearbewegungen in Verpackungsmaschinen. Hersteller wie THK und Misumi bieten verschiedene Modelle an, die auf unterschiedliche Leistungsanforderungen abgestimmt sind. Die Verfügbarkeit standardisierter Baugrößen und die vielfältigen Ausführungen machen die Linearführung zu einem universellen Bauelement.

Funktionsweise einer Linearführung

Wälzkörper-Technologie vs. Gleitführung

Linearführungen arbeiten im Wesentlichen nach zwei Prinzipien: der Verwendung von Wälzkörpern oder des Gleitens. Bei den gebräuchlichsten Varianten mit Wälzkörpern, wie Kugeln oder Rollen, bewegen sich diese zwischen Schiene und Schlitten in geschlossenen Umlaufbahnen. Diese Technik sorgt für eine sehr geringe Reibung und ermöglicht glatte, präzise Bewegungen mit hoher Wiederholgenauigkeit.

Gleitführungen hingegen setzen auf gleitende Kontaktflächen aus besonderen Materialien wie PTFE oder Kunststoffen und sind robuster gegenüber Schmutz, allerdings mit höherem Reibungswiderstand.

Vorteile des Wälzlagersystems

• Hohe Genauigkeit und geringe Abnutzung durch effiziente Lastverteilung
• Geringe Reibung für energiesparenden Betrieb und höhere Geschwindigkeit
• Stabilität und Steifigkeit selbst bei hohen Belastungen
• Große Lebensdauer dank geschützter Wälzkörper und guter Schmierung

Typen von Linearführungen und ihre Einsatzgebiete

Kugelumlaufführungen und Rollenführungen

Kugelumlaufführungen sind die am häufigsten eingesetzten Linearführungen und zeichnen sich durch eine hohe Präzision und Laufruhe aus. Sie sind besonders geeignet für Anwendungen mit mittleren bis hohen Geschwindigkeiten und Belastungen. Hersteller wie THK bieten hier eine breite Palette standardisierter Größen an.

Rollenführungen besitzen größere Kontaktflächen durch zylindrische Rollen, wodurch sie höhere Lasten und Stöße absorbieren können. Sie werden bevorzugt bei Schwerlastanwendungen eingesetzt.

Gleitführungen und spezielle Linearführungen

Gleitführungen finden Verwendung in staubigen oder korrosiven Umgebungen, wo Wälzführungen zu stark verschmutzen könnten. Spezielle Systeme, wie V-Slot-Profile oder Kombinationen aus Aluminium und Kunststoff, bieten Lösungen für weniger anspruchsvolle, kosteneffiziente Anwendungen, beispielsweise im Maschinenbau oder bei DIY-Projekten.

Bekannte Hersteller: THK Linearführung und Misumi Linearführung

THK Linearführung

THK ist einer der weltweit führenden Hersteller von Linearführungen und hat das Prinzip der Kugelumlaufführung maßgeblich entwickelt und verbessert. Die THK Linearführung überzeugt durch eine hohe Präzision, ausgezeichnete Steifigkeit und ein vielfältiges Produktportfolio, das für unterschiedlichste Branchen von Maschinenbau bis Robotik geeignet ist.

Misumi Linearführung

Misumi bietet ebenfalls ein breites Sortiment an Linearführungen an, darunter starke Gleit- und Wälzsysteme. Das Unternehmen legt besonderen Wert auf modulare und anwendungsspezifische Lösungen mit guten Lieferzeiten, die sich für den Maschinenbauer und die Automatisierung ideal eignen.

Materialien und Konstruktionsmerkmale

Werkstoffwahl und Einfluss auf Leistung

Die Wahl der Materialien beeinflusst wesentlich die Eigenschaften einer Linearführung. Übliche Materialien sind:

• Vergüteter Stahl für hohe Verschleißfestigkeit und Steifigkeit
• Edelstahl für korrosionsbeständige Anwendungen, z.B. in der Lebensmittel- oder Medizintechnik
• Kunststoffe und Verbundmaterialien für leichte, wartungsarme Lösungen
• Aluminiumprofile für leichte Strukturen und einfache Montage

Konstruktionselemente und ihre Bedeutung

Das Design der Laufbahnen spielt eine zentrale Rolle bei der Leistung: Gotische Bogenprofile bieten etwa vier Kontaktpunkte für erhöhte Steifigkeit und geringe Vibrationen, während runde Laufbahnen eine bessere Selbstzentrierung ermöglichen. Ebenso wichtig sind Dichtungen und Schmiermethoden, die den Schutz gegen Umwelteinflüsse sicherstellen und so die Lebensdauer der Linearführung erhöhen.

Wartung und Pflege von Linearführungen

Wartungsanforderungen

Damit eine Linearführung ihre Leistung langfristig erbringt, ist eine regelmäßige Wartung entscheidend. Insbesondere die Schmierung sorgt für die Reduktion von Reibung und Verschleiß. Die Intervalle richten sich nach der Anwendung und den Umgebungsbedingungen. Staubige oder feuchte Umgebungen erfordern häufigere Pflege.

Selbstschmierende und wartungsarme Systeme

Moderne Linearführungen, zum Beispiel aus dem Portfolio von Misumi, bieten oft selbstschmierende oder wartungsarme Ausführungen, die den Aufwand für Nutzer deutlich reduzieren. Diese Systeme integrieren zum Beispiel spezielle Schmierstoffe oder verwenden Polymerkomponenten mit geringem Verschleiß.

Fazit: Die Bedeutung der Linearführung in Technik und Industrie

Zusammenfassend lässt sich sagen, dass die Linearführung als wesentlicher Bestandteil für präzise, geradlinige Bewegungen in zahlreichen technischen Anwendungen unverzichtbar ist. Von der Standard-Kugelumlaufführung über heavy-duty Rollenführungen bis hin zu spezialisierten Systemen von THK Linearführung oder Misumi Linearführung bietet der Markt vielfältige Optionen, die je nach Belastung, Genauigkeit und Umgebung ausgewählt werden können. Die richtige Konstruktion, Materialwahl und Wartung sind entscheidend für eine lange Lebensdauer und optimale Funktion. Erfahren Sie mehr über geeignete Linearführungen für Ihre Anwendung und profitieren Sie von den vielfältigen Vorteilen dieser hochpräzisen Führungssysteme.

Entdecken Sie die verschiedenen Linearführungen auf dem Markt und finden Sie die passende Lösung für Ihre Anforderungen noch heute.
